ZHR22020 中恒 ZHR22020-5  ZHR11040-5 电力直流屏充电模块 整流模块 智能高频直流通信开关电源  整流器批发及***通信电源维修及各品牌通信电源系统 电池巡检模块  监控单元  直流屏充电模块 整流模块 整流器 高频通信电源模块等整机及配件批发

中恒 ZHR22020-5 ZHR11040-5整流模块 智能高频直流屏充电模块，中恒 ZHR22010-5 ZHR11020-5 ZHR22020-5 智能高频直流屏充电模块,中恒 ZHR22020-4 整流器 整流模块 智能高频直流屏充电模块批发及***通信电源模块维修FOR适用于配电房直流屏用于充电的模块，也有人称这为高压房直流屏的模块。

ZHR22010-2，ZHR22005-2，ZHR22020-2，ZHR11020-2，ZHR11040-2，ZHR22010-3，ZHR22005-3，ZHR22020-3，ZHR11020-3，ZHR11040-3，ZHR22010-4，ZHR22005-4，ZHR22020-4，ZHR11020-4，ZHR 11040-4，ZHR22010-5，ZHR22005-5，ZHR22020-5，ZHR11020-5，ZHR11040-5

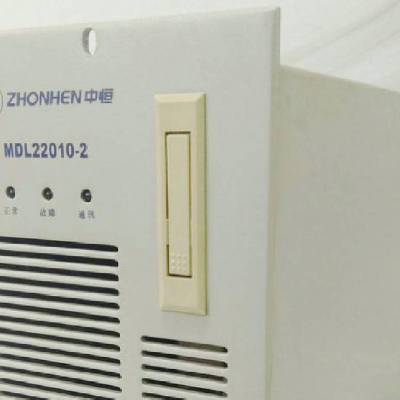

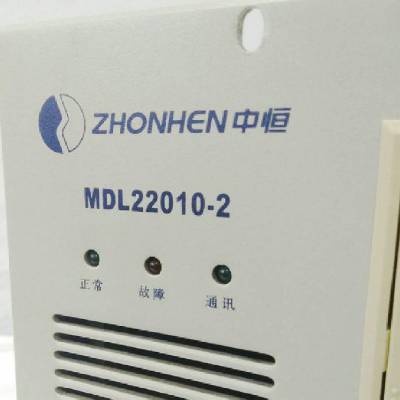

MDL22010，MDL22005，MDL22020，MDL11020，MDL22010-2，MDL22005-2，MDL22020-2，MDL11020-2，MDL11040-2，MDL22010-3，MDL22005-3，MDL22020-3，MDL11020-3，MDL11040-3，MDL22010-4，MDL22005-4，MDL22020-4，MDL11020-4，MDL11040-4，MDL22010-5，MDL22005-5，MDL22020-5，MDL11020-5，MDL11040-5

ZHR33615K  ZHR24025K整流器 是***代全数字化***整流器，工艺、效率、功率密度ZHONGHEN中恒电气直流通信电源系统整机及配件及解决方案供应商

ZHR24015K适用于ZHDCS240600组合式电源系统（满配15个ZHR24015K整流器,ZHM10H监控模块1块）还适用于ZHDCS2401600 分立式电源系统（满配32个ZHR24015K整流模块,ZHM10H监控模块1块）  ZHR33615K  ZHR24025K整流器 是***代全数字化***整流器，工艺、效率、功率密度ZHONGHEN中恒电气直流通信电源系统整机及配件及解决方案供应商

ZHR2406000  ZHR3366K整流模块ZHR24015K适用于ZHDCS240600组合式电源系统（满配15个ZHR24015K整流器,ZHM10H监控模块1块）还适用于ZHDCS2401600 分立式电源系统（满配32个ZHR24015K整流模块,ZHM10H监控模块1块）  ZHR33615K  ZHR24025K整流器 是***代全数字化***整流器，工艺、效率、功率密度ZHONGHEN中恒电气直流通信电源系统整机及配件及解决方案供应商

ZHDCS系列高压直流电源系统（简称HVDC系统）是杭州中恒根据多年的研究开发和设备运行经验，针对通信系统高可靠性、***和节能减排要求而设计的***电源产品。HVDC高压直流系统因其具备中间变换环节少、高频滤波体积小、可靠性高、能耗低、可维护性好、占地面积小、投资成本低等优点，逐步取代传统的UPS。

HVDC具有以下特点：

1、HVDC系统的电池在输出端，即使HVDC本身出故障，电池仍然可以给负载供电，保障系统不间断供电。

2、HVDC系统并机是直流并联，只有同电位的问题，控制简单，而且并机失败也不会导致系统瘫痪，至多就是不均流。

3、HVDC系统并机数量不受限制，理论上可以做到无穷大，一般可以做到40台并联。

4、HVDC系统采用N +X并联，整机系统的负荷可以工作在60%～70%的负载，整机效率可以达到95%以上。由于电池的存在，N+1或N+X冗余并联，一台模块出故障，系统也不会发“***通牒”，至多只是预警。

5、HVDC系统采用组态式一体化监控系统，分散控制、集中管理，各个子监控单元有自己的微机处理器独立运作，各自实现自己的控制功能，使整个系统的可靠性提高。

6、各子监控单元采用了模块化设计，可以根据系统输出容量大小和馈电分配路数的需要，通过配置不同数量的模块，满足用户不同的需求。这种模块化、积木式的设计，能够使系统组成方式更加灵活。

7、HVDC系统接线简单，维护方便，支持在线热插拔。

8、HVDC系统可靠性高、可维护性好、投资成本低、能耗低、占地面积小。

9、输入电压范围宽，适应能力强。

10、系统具备完善的电池管理功能和绝缘监测功能。

系统结构简单，主要由监控器、整流模块、交流配电单元、直流配电单元、电池组、电池巡检单元和绝缘监测单元组成。

监控器（ZHM05、ZHM07H）

ZHM05（ZHM07H）监控器是整个系统的控制中心，肩负着“上传”和“下达”的任务。下层系列配电监控盒担负交、直流电检测及故障信号上传的任务。

整流模块（ZHR2406000、ZHR24015K）

将交流整流成直流（AC/DC），给负载供电，同时对电池进行充电。

交流配电单元

将两路或一路市电，分配到整流模块，并配有C、D两极防雷保护系统。

直流配电单元

通过直流空开或熔断器输出到列头柜，再由列头柜输出到各服务器，向服务器提供直流电源。

电池组

保证交流停电时，提供不间断直流供电。电池电压一般选2V或12V，数量为120节（2V）或者20节（12V）。

电池巡检单元

实时检测每节电池的端电压，并上传给监控单元。

绝缘监测单元

监测直流母线、输出分路对大地的绝缘状况。母线绝缘监测只能检测正、负母线对地绝缘是否不良；支路绝缘监测不仅可以检测正、负支路对地绝缘是否不良，还能检测出绝缘接地电阻值的大小。

1

ZHR2406000、ZHR3366K模块外形

图1 ZHR2406000、ZHR3366K模块外形

模块尺寸（长×宽×高）：88×345×222（mm）。模块重量：<5.5kg。

ZHR24015K、ZHR33615K模块外形如图2所示。

图2 ZHR24015K、ZHR33615K模块外形

模块尺寸（长×宽×高）：316×372×88（mm）。模块重量：<10kg。

英可瑞TG4820系列TG4820-2 立式 TG4820-5卧式  48V  20A  TG4830系列   TG4830-2立式   TG4830-5卧式   48V  30A  TG4840立式   TG4850卧式   48V  50A整流模块 整流器PMU-A2  PMU-D2  PMU-K2英可瑞直流屏高频模块 英可瑞通信电源模块  英可瑞高频充电模块批发及各品牌直流电源  交流电源  UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统 高频通信电源模块  整流模块  整流器  监控单元  显示器等整机及配件批发及***通信电源维修直流屏充电模块和直流屏监控：

模块：GZ22010-3，GZ22010-5，GZ22010-6，GZ22010-8,GZ22005-2,

         GF22020,GF22010,GF22005,GZ2210S-6,GZ22010-9,GZ22005S,GZ22010S…

监控：PMU-S80,PMU-S51,PMU-S2T,PMU-S31,PMU-S3L,PMU-S21,PMU-S20,PMU-S70

风冷系列 通信电源TG4820-2、TG4820-5

自冷110V系列 Z10L、GZ11020-6、GZ11020-8

自冷220V系列 Z10H、GZ22010-3、GZ22010-5、GZ22010-6、GZ22010-8

风冷110V系列 G10L、GF11020-2、GF11020-3、GF11020-5、GF11020、GF11020-6、GF11020-8

风冷220V系列 G10H、GF22010、GF22010-2、GF22010-3、GF22010-5、GF22020、GF22020-6、GF22020-8

G05H、G07H、G10L、GF22005、GF22007、GF11010、GF22005-2、GF2007-2、GF11010-2

风自冷一体 GZ11010-9、GZ22010-9

监控器  PMU-S2T、PMU-S2TA、PMU-S2TB、PMU-I、PMU-S3L、PMU-S20、PMU-S21、PMU-S31、 PMU-S51、

PMU-S70、PMU-S80、PMU-S10

PMU-A、PMU-D、PMU-K、PMU-A2、PMU-D2、PMU-K2、PMU-B2、PMU-J1、BAT-108

艾默生（HD4810-5、HD4820-2、HD4820-3、HD4820-5、HD4825、HD4825-3、HD4825-5、HD4830-3、R48-

1800A、HD4850-2、HD48100-2、HD48100-5、R48-2900U、R48-5800等）

HD22010-3、HD22020-3、HD22010-2、HD22020-2、 HD22005-3、HD22005-3A、HD11020-3、HD11040-2、

HD11020-2等。     监控模块，艾默生PSM-E10、PSM-E11、PSM-E20等

电力模块：HD22010-2,HD22010-3,HD22020-3,HD22005-3A

       HD11040-3,HD11020-3,HD11010-3A,HD11010-5

       ER22010/T,ER22020/T,ER22005/S

       ER11020/T,ER11040/T,ER11010/S

监控模块：PSM-E01,PSM-E02,PSM-E10,PSM-E11,PSM-E20

      EMU10,EAU01,EGU01,EDU01

采样盒  ：PFU-2,PFU-3,PFU-12,PFU-3

防雷器  ：C级防雷器VH40TA385M   D级防雷器SPD12Z

通合电子系列：

电力高频开关电源：TH230D10NZ/ZZ，TH230D07NZ/ZZ,TH230D05NZ/ZZ,TH110D10NZ/ZZMTH110D20NZ/ZZ

电力电源监控系统: THJK007G-3S/THJK007G-3N/THJK005G-3S/THJY001-3S

系统通用组件:ZHCL-2/ZHCL-3/JLCL-2/DCXJ-19/DCXJ-55KGH-64

电力用通信电源模块 TH24V20A-220/TH48D30ZZ-220

EPS消防电源   TH220X03N-220AC TH400X03ZZ TH400X05ZZ TH400X10ZZ

英可瑞系列：

高频整流模块：

风冷：GF22005-2 GF22007-2 GF11010-2 GF22010-2 GF11020-2 GF22010-3 GF11020-3 GF11015 GF11015-2 GF22010-5 GF11020-5 GF11040-6 GF11040-8 GF22010-9 GF11020-9 GF22010-10

自冷：GZ22010-3 GZ11020-3 GZ22010-5 GZ22010-6 GZ22010-8 GZ22010-9 GZ11020-6 GZ11020-8 GZ220005-9 GZ11010-9

主监控单元：

PMU-S40 PMU-S21 PMU-S31 PMU-S51 PMU-S80

监控单元配件：

闪光继电器 PMU-I20 防雷单元 PMU-L10 绝缘监测单元 PMU-J1、J2 电池巡检单元PMU-B21 PMU-B3 PMU-B4 开关量监控单元 PMU-K2 交流采样模块 PMU-A30

奥特迅系列：

高频开关电源：ATC230M10III ATC230M20III ATC230M30III ATC230M40III ATC115M10III ATC115M40III ATC115M50III ATC115M20III

电力监控： WJY2000A ACJK2002A

EMERSON  Network Power  HD11040-3艾默生电源模块  直流充电模块HD22010-3,HD11020-3,HD22020-3,HD11040-3,HD22005-3,HD11010-3直流屏电源模块及各品牌直流电源  交流电源  UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统 高频通信电源模块  整流模块  整流器  监控单元  显示器等整机及配件批发及***通信电源维修
